Теряемые наконечники для буронабивных свай: применение в слабых грунтах и технология Fundex
В слабых, водонасыщенных и рыхлых грунтах часто производятся металлоизделия специального назначения – теряемые наконечники (ТН). Такие условия требуют особых решений при устройстве свайных оснований, поскольку обычные методы могут приводить к обрушению стенок скважины, выносу грунта и снижению несущей способности будущей сваи. Именно поэтому технология с теряемыми наконечниками получает широкое распространение в промышленном и гражданском строительстве.
Применяется технология с целью создания плотной подушки под пятой будущей сваи, а также для упрочнения стенок скважины. Эффект упрочнения создают теряемый наконечник и обсадная труба, распределяя выдавливаемый при проходке грунт, по стенам скважины. В результате формируется более плотная зона вокруг ствола скважины, что положительно влияет на устойчивость сваи и её взаимодействие с окружающим грунтом.

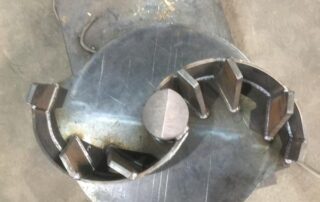

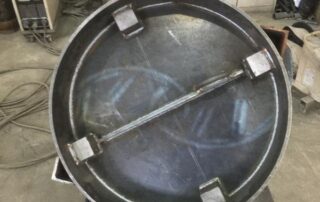

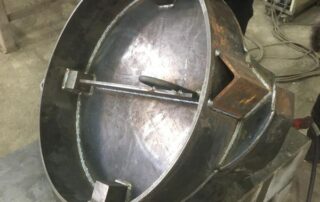

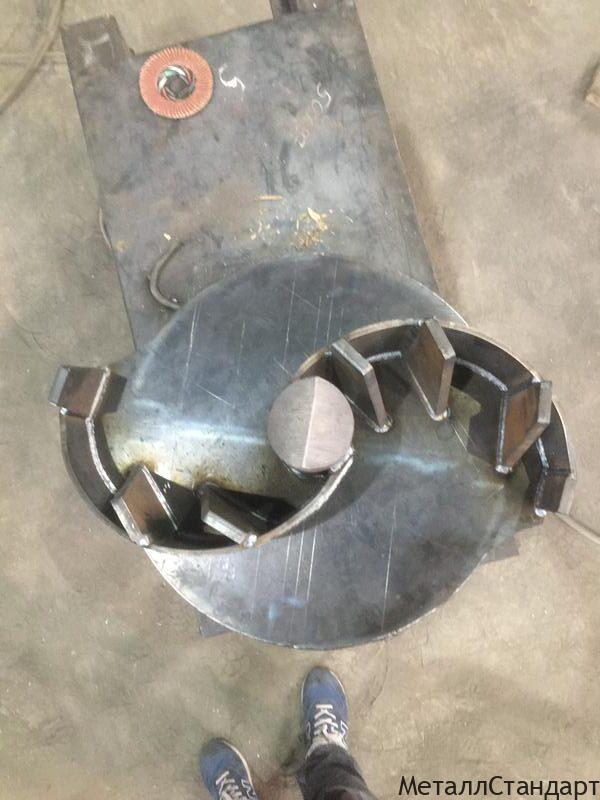

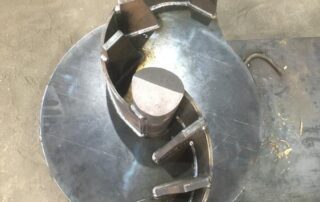

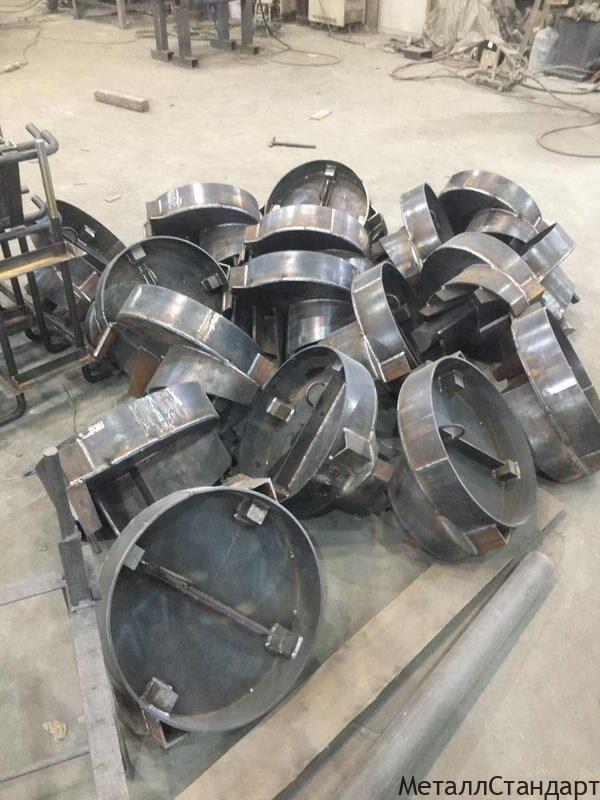

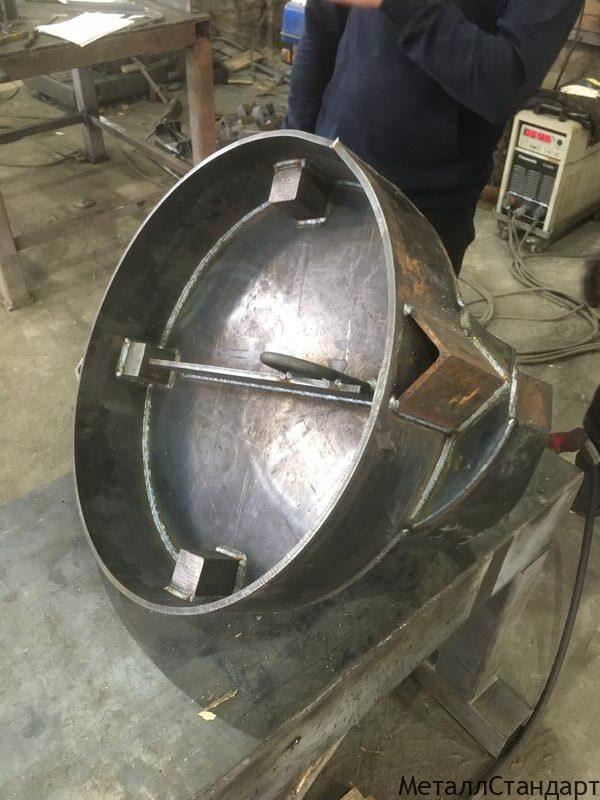

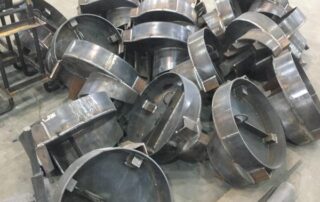

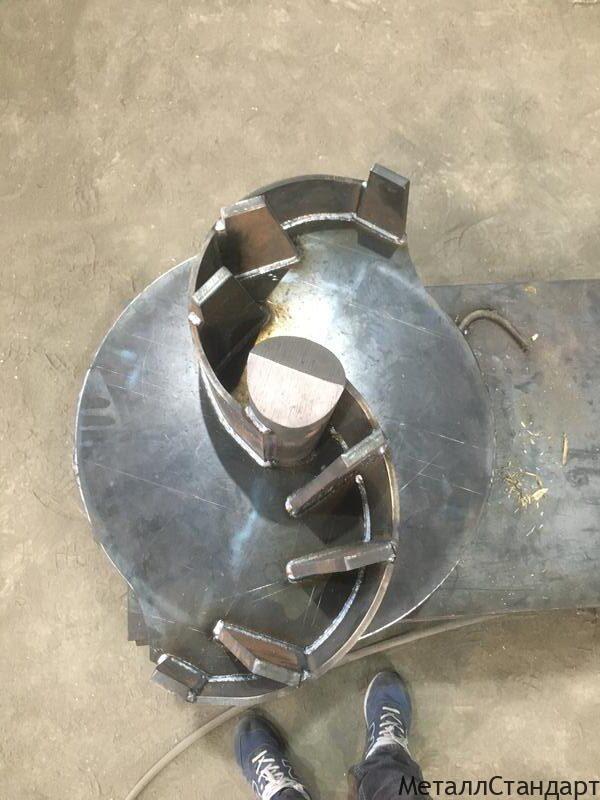

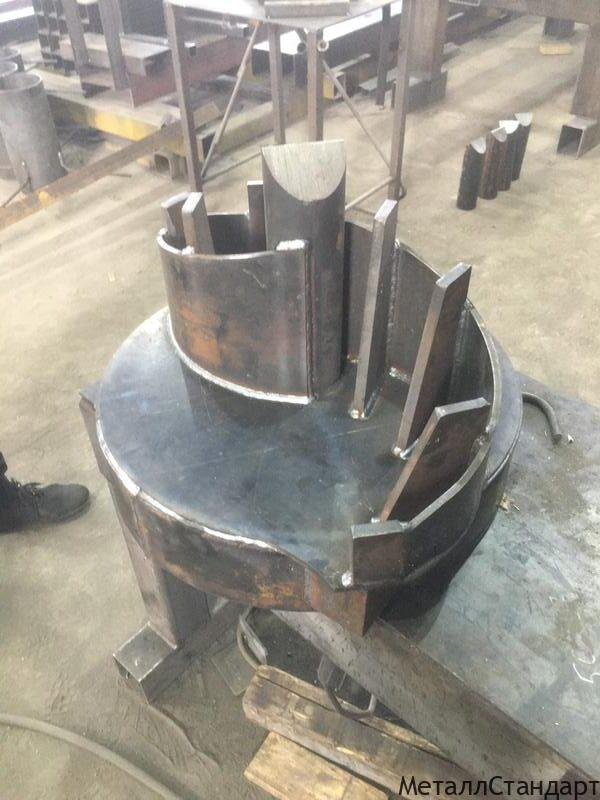

Теряемые наконечники имеют конусообразные формы, которые могут образовывать сваренные между собой стальные пластины, арматурные стержни с бетонным наконечником, или иные конструкции. Выбор конкретного типа зависит от инженерно-геологических условий, диаметра сваи, глубины погружения и требований проекта. Как правило, такие изделия изготавливаются из прочной стали и рассчитываются на восприятие значительных нагрузок при вдавливании и извлечении рабочего органа.
Конструкция теряемых наконечников и особенности свай Fundex
Технология Fundex (с теряемым наконечником) – это технология по изготовлению буронабивных свай, которая хорошо зарекомендовала себя в сложных грунтах. Fundex была разработана одноименной голландской компанией в 60-х годах 20 века для усиления защитных дамб. Её суть заключается в изготовлении железобетонных свай под защитой вдавливаемой трубы с теряемым наконечником на строительной площадке бездинамичным способом и без выемки грунта. Это особенно важно там, где недопустимы ударные воздействия, вибрации и значительные объёмы извлекаемого грунта.
Железобетонные сваи изготавливаются буровой установкой вращательно-вдавливающего/извлекающего действия. Такой подход позволяет аккуратно проходить слабые и водонасыщенные слои, формировать скважину без обрушения стенок и обеспечивать надёжное заполнение бетоном. Диаметры свай: 400 мм / 450 мм/ 520 мм. Длина: до 38 метров. В зависимости от проекта и возможностей оборудования параметры могут уточняться, однако указанные значения являются базовыми для технологии Fundex.
Для строительных компаний и проектировщиков теряемые наконечники – это не просто расходный элемент, а важная часть технологии, влияющая на несущую способность, скорость работ и безопасность. Применение таких наконечников позволяет уменьшить риск деформаций основания, повысить качество буронабивных свай и оптимизировать строительные процессы в слабых, водонасыщенных и рыхлых грунтах.
